串联和并联的区别

小鹰博客 2018-10-30 23:36:5 其它 次阅读 查看评论

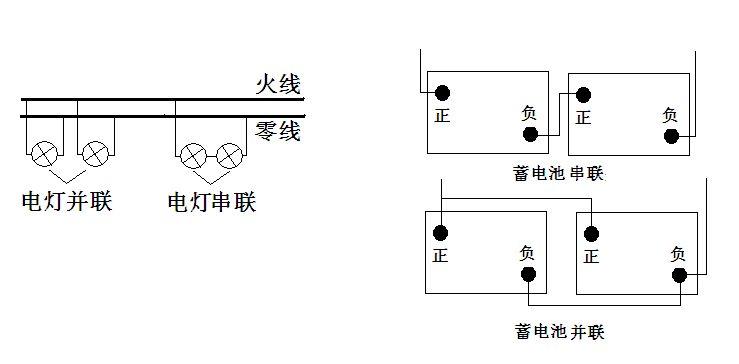

串联增加电压,并联增加容量,比如你有两只1.5伏、2000毫安的电池,串联后就得到一个3伏、2000毫安的电池,并联后就是一个1.5伏、4000毫安的电池。

1.串联电路:把元件逐个顺次连接起来组成的电路。如图,特点是:流过一个元件的电流同时也流过另一个。例如:节日里的小彩灯。

在串联电路中,闭合开关,两只灯泡同时发光,断开开关两只灯泡都熄灭,说明串联电路中的开关可以控制所有的用电器。

2.并联电路:把元件并列地连接起来组成的电路,如图,特点是:干路的电流在分支处分两部分,分别流过两个支路中的各个元件。例如:家庭中各种用电器的连接。

在并联电路中,干路上的开关闭合,各支路上的开关闭合,灯泡才会发光,干路上的开关断开,各支路上的开关都闭合,灯泡不会发光,说明干路上的开关可以控制整个电路,支路上的开关只能控制本支路

3.串联电路和并联电路的特点:

在串联电路中,由于电流的路径只有一条,所以,从电源正极流出的电流将依次逐个流过各个用电器,最后回到电源负极。因此在串联电路中,如果有一个用电器损坏或某一处断开,整个电路将变成断路,电路就会无电流,所有用电器都将停止工作,所以在串联电路中,各几个用电器互相牵连,要么全工作,要么全部停止工作。

在并联电路中,从电源正极流出的电流在分支处要分为两路,每一路都有电流流过,因此即使某一支路断开,但另一支路仍会与干路构成通路。由此可见,在并联电路中,各个支路之间互不牵连。

4.怎样判断电路中用电器之间是串联还是并联:

串联和并联是电路连接两种最基本的形式,它们之间有一定的区别。要判断电路中各元件之间是串联还是并联,就必须抓住它们的基本特征:具体方法是:

(1)用电器连接法:分析电路中用电器的连接方法,逐个顺次连接的是串联;并列在电路两点之间的是并联。

(2)电流流向法:当电流从电源正极流出,依次流过每个元件的则是串联;当在某处分开流过两个支路,最后又合到一起,则表明该电路为并联。
